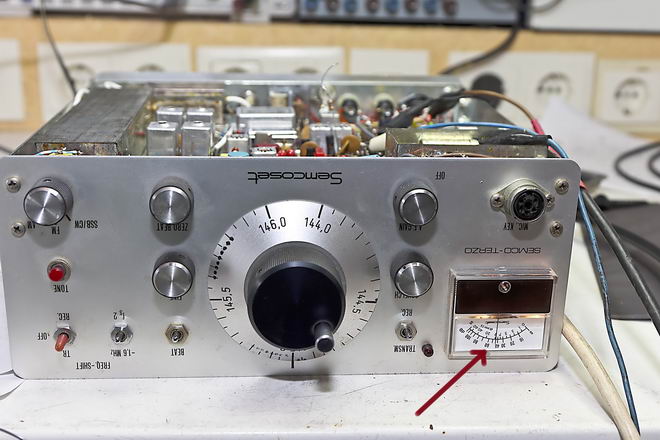

S9 bei 5µV, auch die dB-Skala stimmt ziemlich gut
Der Empfänger hatte wieder die gewünschte Empfindlichkeit, das S-Meter ließ sich so justieren, dass bei 5 µV S9 gezeigt wurde, und auch zwischen S2 und S9 + 20 zehn dB mehr Pegel am Eingang zehn dB S-Meteranzeige mehr bewirken.
Ob damit alle Fehler behoben sind, wird die Zeit zeigen. Weil manche Geräte ein Stück Geschichte sind, haben sie es verdient, erhalten zu bleiben. Ich benutze auch noch einen Messsender von HP, der sicher fast 50 Jahre alt ist. Der hat damals so viel gekostet wie ein Oberklassefahrzeug. Die Frequenz wird noch über eine Reihe von Ziffernschaltern eingestellt, das Ausgangssignal wird von einem OCXO abgeleitet. Es ist wirklich sauber, wie der Analyzer zeigt. Nur portabel ist der nicht, das Gehäuse ist gigantisch, seine Masse bestimmt 25 kg.
Fassen wir zusammen: Die erste Kontrolle betrifft die Betriebsspannungen. Wenn man hier keine groben Auffälligkeiten hat, kann man entgegen der Signalrichtung die Baugruppen testen, bis man auf das Nutzsignal trifft.
Hauptfehlerquellen sind Elektrolytkondensatoren, gefolgt von Kontakten und Trimmern. Halbleiter sind eher selten defekt, die sterben meistens durch Überlastung (Hier: Vorstufe). Kontakte kann man putzen, Trimmer und Kondensatoren auswechseln. Das geht sogar ohne Mikroskop und Lupenbrille. Die Funktionsweise eines Oldies erschließt sich in der Regel aus dem Stromlaufplan, anders als bei manchen Digitalgeräten. So kann man gerade ältere Geräte häufig ziemlich einfach reparieren und erhalten. Man muss sich dabei nur ein wenig Zeit lassen. Bei diesem Semco waren etwa 20 Stunden erforderlich. Mit einem Oldtimer zu fahren ist ein Erlebnis, wer schon einmal Cuba besucht hat wird das bestätigen. Ebenso macht es viel Spaß mit einem Oldie zu funken oder zu messen. Es ginge etwas verloren, wenn wir schöne alte Geräte nicht erhalten würden. Das sehen wohl auch andere OMs so.[4], [5]
Quellen
Handbuch des Semco Terzo
[1] http://www.afu-df3iq.de/Hersteller/Semcoset/Semco%20Terzo/SemcoTerzo_Betriebsanleitung.pdf
Daten BF 351
[ 2] https://alltransistors.com/es/mosfet/crsearch.php?&struct=MOSFET&polarity=N&pd=0.36&uds=24&id=0.05&rds=100&caps=TO72
Vergleichstabelle Transistoren
[3] http://obsoletetellyemuseum.blogspot.com/2010/09/table-of-m-series-transistor-equivalents.html
Nachbau eines Semco Terzo
[4] https://wiki.oevsv.at/wiki/Geschichte_UKW_Funk
Firmen mit Geschichte in Sachen Amateurfunkgeräte
[5] http://ve6aqo.com/df8ru.htm
